Современные методы прокладки сетей водоснабжения и водоотведения

Современные методы прокладки

Прокладка наружных сетей водоснабжения и водоотведения является одной из ключевых задач современного строительства, особенно в условиях интенсивной городской застройки. За последние десятилетия технологии существенно эволюционировали, предлагая более эффективные и экологичные решения.

Сравнение методов прокладки

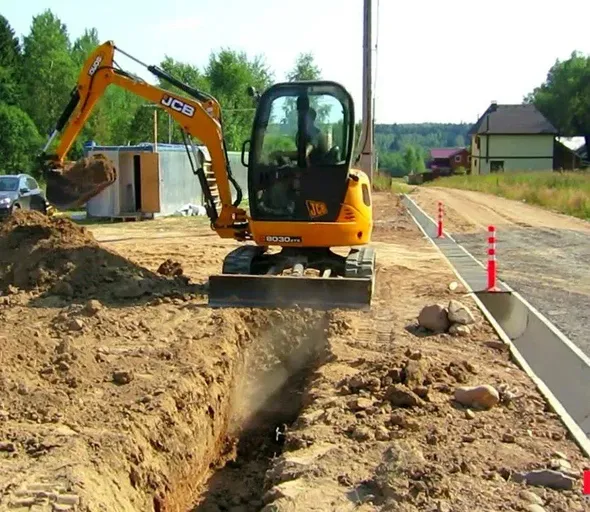

Традиционный траншейный метод - требует масштабных земляных работ

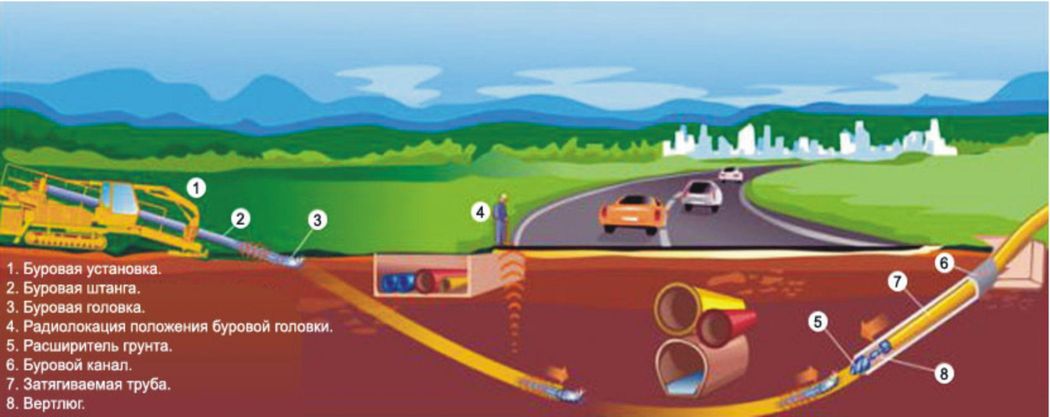

Горизонтально-направленное бурение (ГНБ) - минимальное воздействие на поверхность

Сравнение эффективности методов

Сравнение временных затрат различных методов прокладки трубопроводов

Преимущества традиционных методов

Низкие первоначальные затраты
Простота реализации
Не требует специализированного оборудования
Подходит для любых типов грунтов

Недостатки традиционных методов

Разрушение дорожного покрытия и ландшафта
Временное перекрытие дорог
Высокая шумность и пылеобразование
Длительные сроки выполнения работ
Негативное воздействие на экосистему

Бестраншейные технологии

Бестраншейные методы стали революцией в строительстве инженерных сетей, особенно в условиях плотной городской застройки и охраняемых природных территорий.

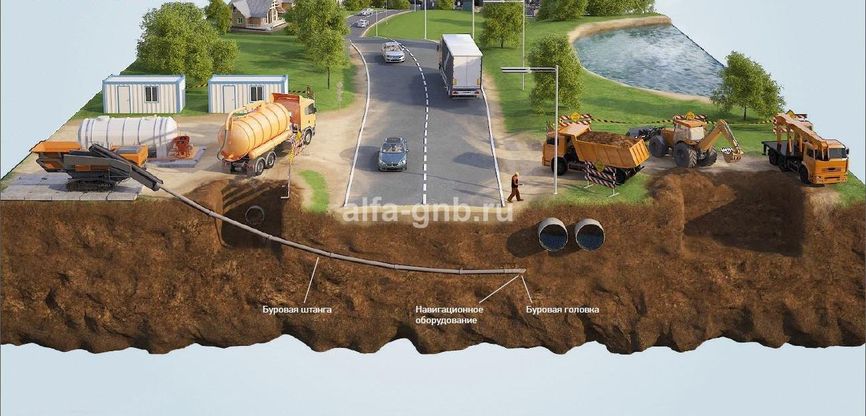

Горизонтально-направленное бурение (ГНБ)

Прокладка труб под препятствиями без нарушения поверхности. Современные установки работают с точностью до 1 см на 100 м.

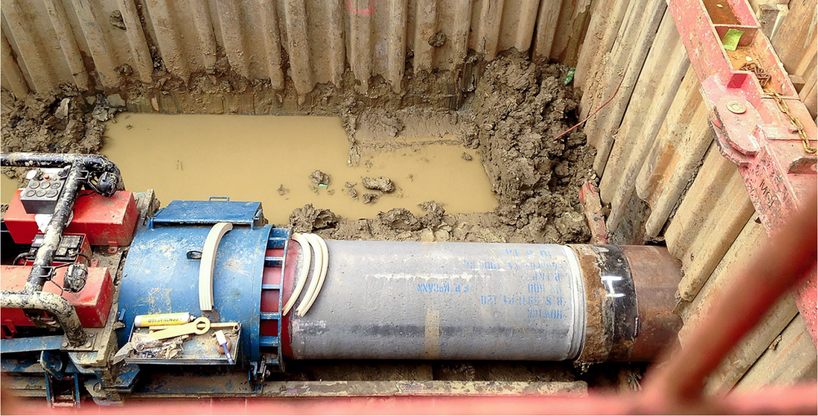

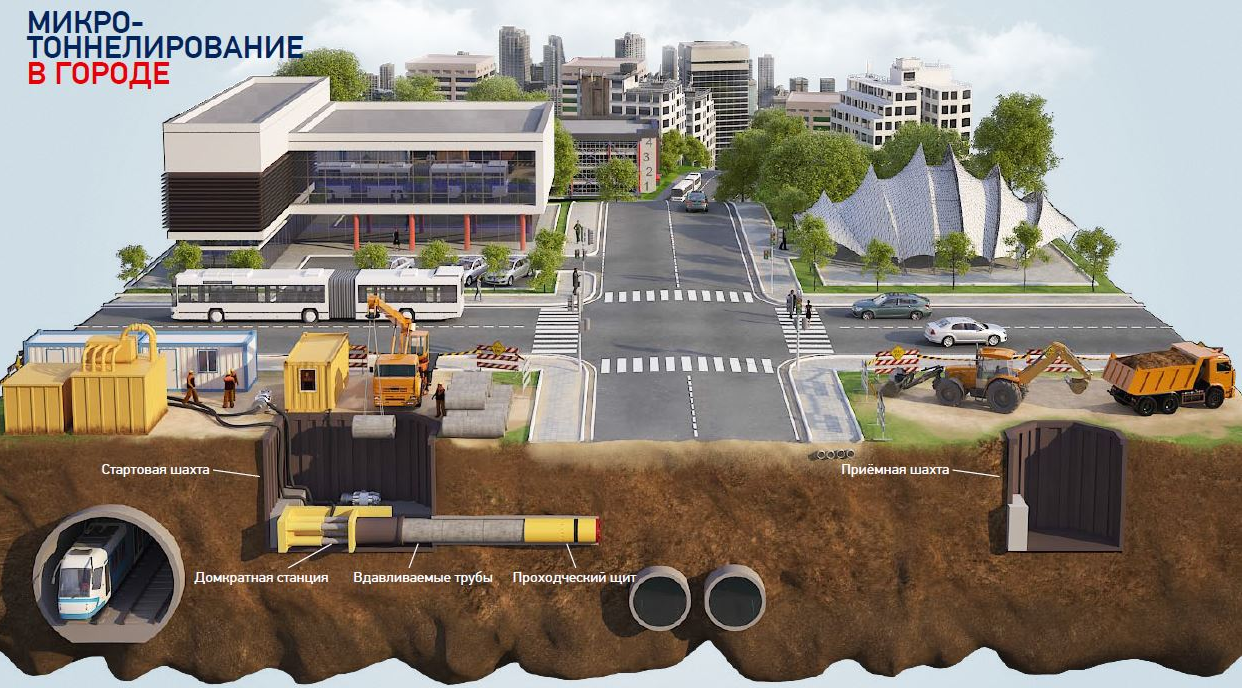

Микротоннелирование

Механизированная прокладка труб большого диаметра (до 3000 мм) в сложных геологических условиях.

Экологические аспекты

Экологические соображения стали ключевым фактором при выборе методов прокладки трубопроводов. Современные технологии позволяют минимизировать воздействие на окружающую среду.

Экологические требования

Схема экологических требований к прокладке сетей водоснабжения

85%

Снижение выбросов CO₂

3-5x

Сокращение времени работ

70%

Снижение шумового загрязнения

Основные экологические риски и решения

Риск	Последствия	Современные решения
Загрязнение почвы и водоёмов	Деградация ландшафта, сокращение биоразнообразия	Использование экологически безопасных материалов, ГНБ, замкнутые системы промывки
Шумовое загрязнение	Дискомфорт для населения, воздействие на животных	Электрические буровые установки, шумопоглощающие экраны
Нарушение почвенного покрова	Эрозия почвы, изменение гидрологического режима	Бестраншейные технологии, восстановительные мероприятия
Энергопотребление	Увеличение углеродного следа	Использование ВИЭ на строительных площадках, энергоэффективное оборудование

Материалы для трубопроводов

Выбор материалов для прокладки наружных сетей является одним из ключевых факторов, определяющих надёжность и долговечность инженерных коммуникаций.

Сравнительные характеристики материалов

Материал	Прочность (МПа)	Устойчивость к коррозии	Срок службы (лет)	Стоимость
Полиэтилен (ПЭ)	8-25	Высокая	50-100	$$
Полипропилен (PP-R)	25-35	Очень высокая	50-100	$$$
Чугун	100-400	Низкая	50-70	$$$$
Сталь	200-500	Средняя	80-120	$$$$$

Схема релайнинга труб

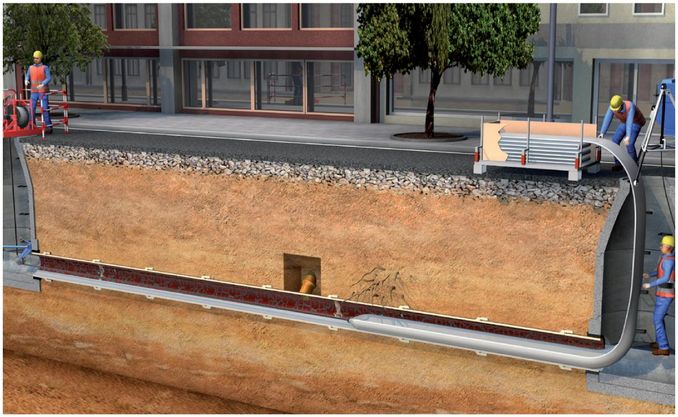

Технология CIPP - внутреннее восстановление труб

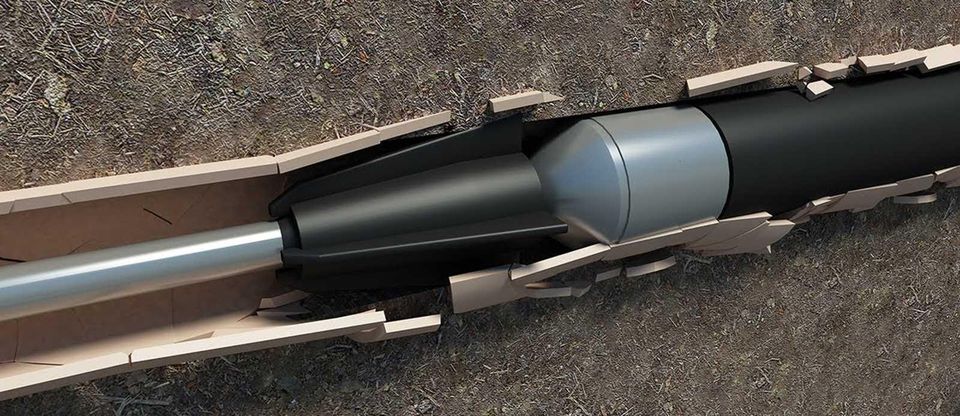

Технология разрушения труб - замена старых труб на новые

Ключевые преимущества

Современные методы прокладки трубопроводов обладают рядом существенных преимуществ по сравнению с традиционными подходами:

Экономия времени

Бестраншейные методы сокращают сроки работ в 3-5 раз по сравнению с традиционными подходами.

Снижение затрат

Экономия до 40% на восстановительных работах за счет сокращения земляных работ.

Экологичность

Минимизация воздействия на окружающую среду, сохранение ландшафтов и экосистем.

Безопасность

Снижение риска аварий и протечек благодаря использованию современных материалов.

Нормативные требования

Проектирование и строительство трубопроводов требует соблюдения множества нормативных документов. Актуальные на 2025 год требования:

Российские нормативы

СП 31.13330.2020 "Водоснабжение. Наружные сети и сооружения"
СП 32.13330.2024 "Канализация. Наружные сети и сооружения"
ГОСТ Р 59622-2024 "Трубы напорные из термопластов"
ФЗ-384 "Технический регламент о безопасности зданий и сооружений"
СанПиН 2.1.4.1074-2024 "Питьевая вода"

Международные стандарты

ISO 4427:2023 "Системы трубопроводов из полиэтилена"
EN 14161:2024 "Системы управления рисками трубопроводов"
ASME B31.4:2025 "Трубопроводы для транспортировки жидкостей"
API 5L:2024 "Спецификация на трубную сталь"
DIN EN 12666-1:2024 "Пластиковые трубопроводные системы"

Требования по экологичности

Современные нормативные документы уделяют особое внимание экологическим аспектам строительства:

Минимизация нарушения почвенного покрова (СП 47.13330.2025)
Защита водных ресурсов от загрязнения (Водный кодекс РФ, ст. 60)
Снижение шумового воздействия на окружающую среду (СН 2.2.4/2.1.8.562-2025)
Использование экологически безопасных материалов (ГОСТ Р 59622-2024)
Энергоэффективность строительных процессов (ФЗ-261 "Об энергосбережении")

Оборудование

Современные технологии требуют специализированного оборудования для эффективной и безопасной прокладки трубопроводов:

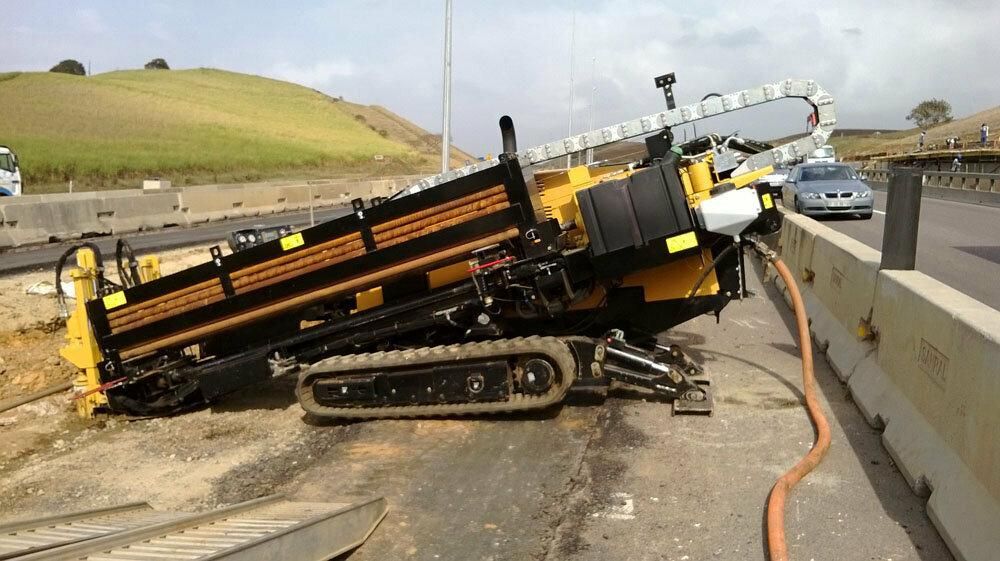

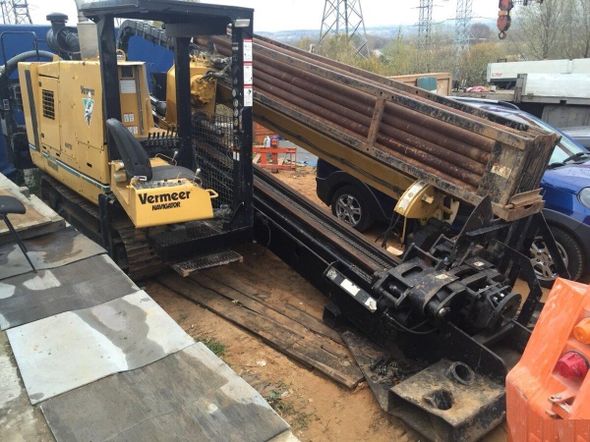

Современная установка ГНБ для прокладки труб

Основные типы оборудования

Установки ГНБ

GRUNDODRILL 28Nplus, Vermeer D100x120, Herrenknecht HK250T

Микротоннелепроходческие комплексы

Компактные установки для прокладки труб в городских условиях

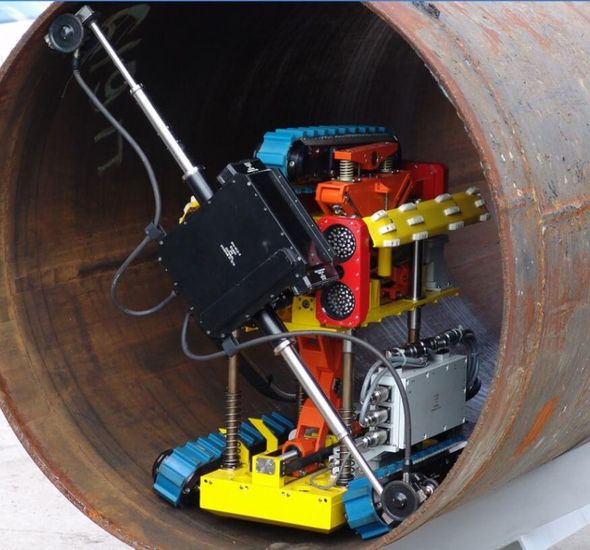

Роботизированные системы

Для ремонта и диагностики труб без вскрытия

Инновации 2025

Беспилотные диагностические дроны для осмотра трубопроводов
3D-печать ремонтных элементов непосредственно на месте работ
Искусственный интеллект для прогнозирования износа и аварийных ситуаций
Биоразлагаемые материалы для временных конструкций

Заключение

Современные технологии прокладки наружных сетей водоснабжения и водоотведения достигли беспрецедентного уровня развития. Бестраншейные методы, новые материалы и цифровые решения позволяют создавать надежные, долговечные и экологически безопасные инженерные системы.

Экологичность

Минимизация воздействия на окружающую среду, сохранение ландшафтов и экосистем

Экономическая эффективность

Сокращение сроков работ и эксплуатационных расходов обеспечивает быструю окупаемость

Долговечность

Использование современных материалов гарантирует срок службы систем 50-100 лет

Технологичность

Цифровые решения и роботизация обеспечивают высокую точность и качество работ

Дальнейшее развитие отрасли будет связано с внедрением "умных" технологий, биоразлагаемых материалов и комплексных экологических решений.
